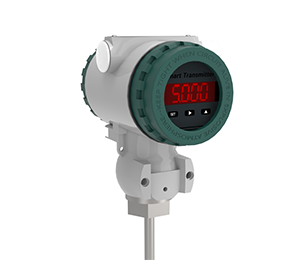

智能型温度变送器

产品概述

GJMW5型温度变送器产品采用PT100作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于铝合金壳体内，将传感器信号转换为标准输出信号，:充分发挥了传感器的技术优势，使温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的温度测量仪表。

产品参数

测量介质:液体、 气体

整体材质:护管材质 304不锈钢(接触)过程 连接304不锈钢(接触)

外壳压铸铝显示表头ABS工程塑料(数码管显示>

整体重量:  ≈1kg ;

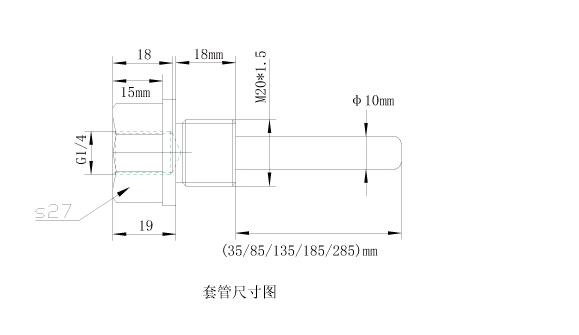

套管重量

120g (L=-35mm) 130g (L-85mm) 140g (L=135mm) 150g (L=185mm)170g (L=285mm)

测量范围: -50~ -300'C (详见量程参数选型表)

供电电压: 12~36VDC 15~36VDC (带显示) 24VDC本安型

输出信号: 4~ 20mA、RS485 (标准Modbus RTU协议)

测量精度: 0. 5%FS

环境温度:  -40~ 85C

稳定性能: +0. 1% FS/年

防护等级: IP65

本安防爆: Ex ia IIC T6 Ga (仅限电流输出）注: 本质安全必须经由安全栅或本安电源供电

抗震性能: 10g(20. ..20Hz)

工作条件:环境温度 -40~85C环境湿度0%~-95%RH (无冷凝无结露 )

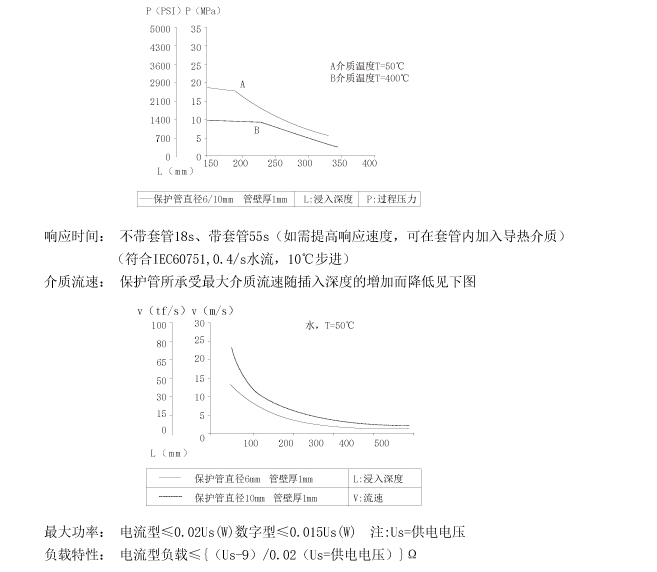

耐压性能:热?；す芩惺苎?力随长度变化而变化见下图

工作原理

温度变送器是pt 100传感器在温度影响下产生电阻效应，经专用处理单元转换产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟或数字信号。

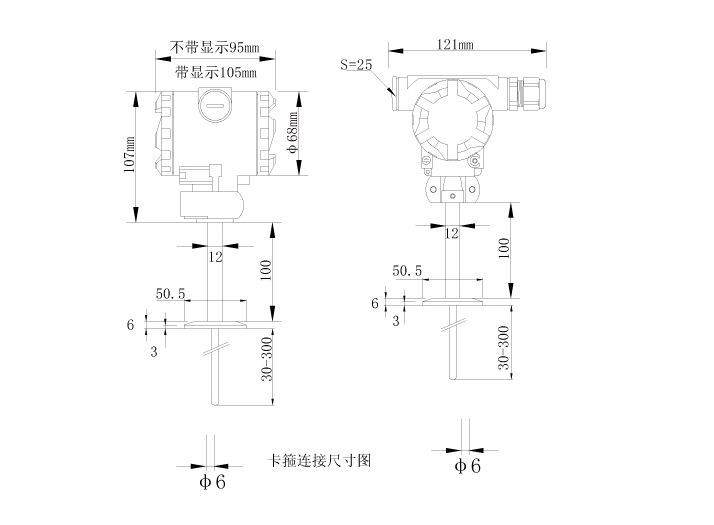

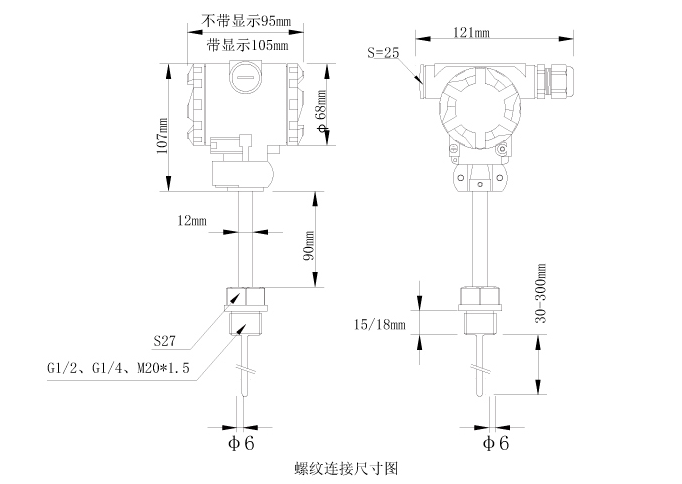

外形尺寸

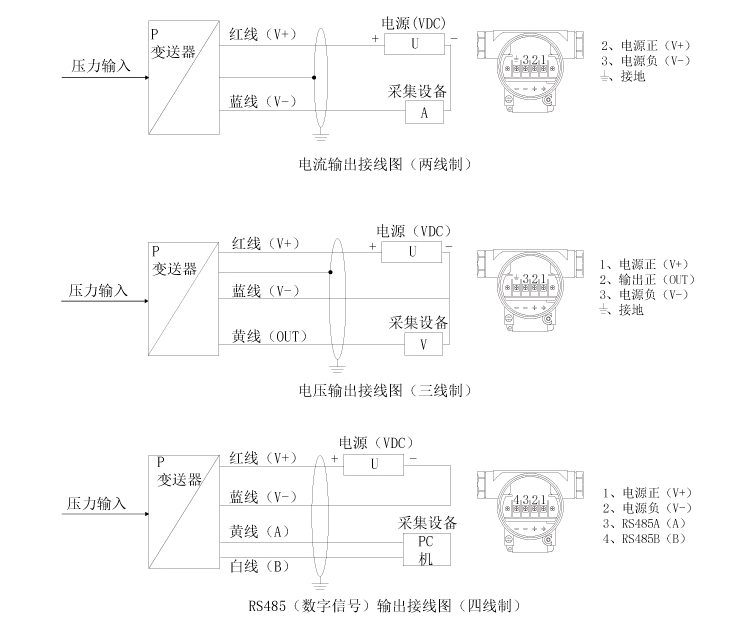

接线图

代表屏蔽线，所标注接地点必须全部有效接地。

变送器外壳默认接地，所以要求现场设备需有效接地。

只有电流输出有反接?；?无损坏但不工作)、限流限压?；?。其他输出信号反接会导致变送器损坏。

用户必须确保所用线缆的外径在卡套允许的范围之内。另外还要确保线缆稳固无间隙的安装在卡套中。压线帽锁紧直径5~9mm。

一定要旋紧压线锁母以确保防护等级。

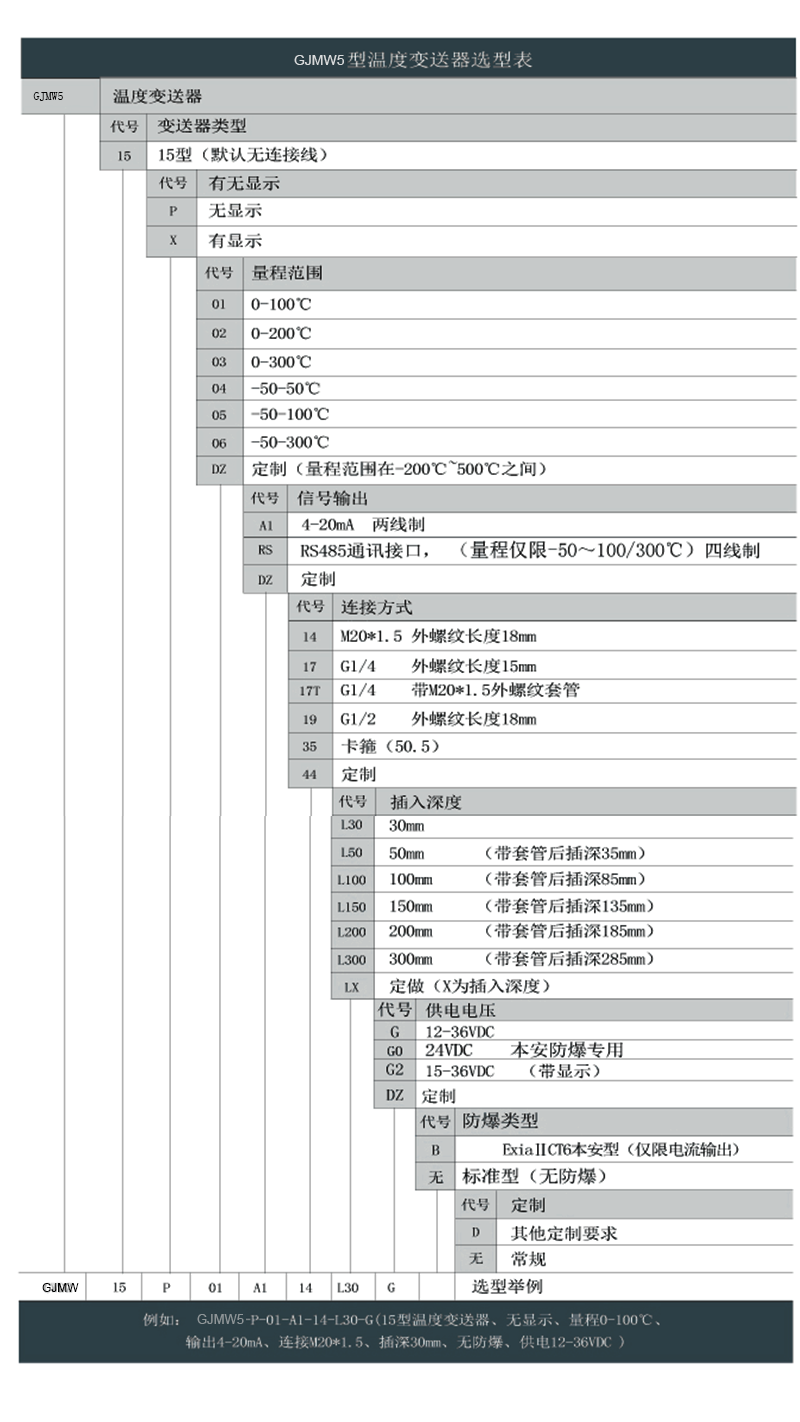

规格选型

订货须知

△警告!

用户在定购变送器时要注意根据介质的压力、温度、防护等级和环境条件选择合适的规格。
