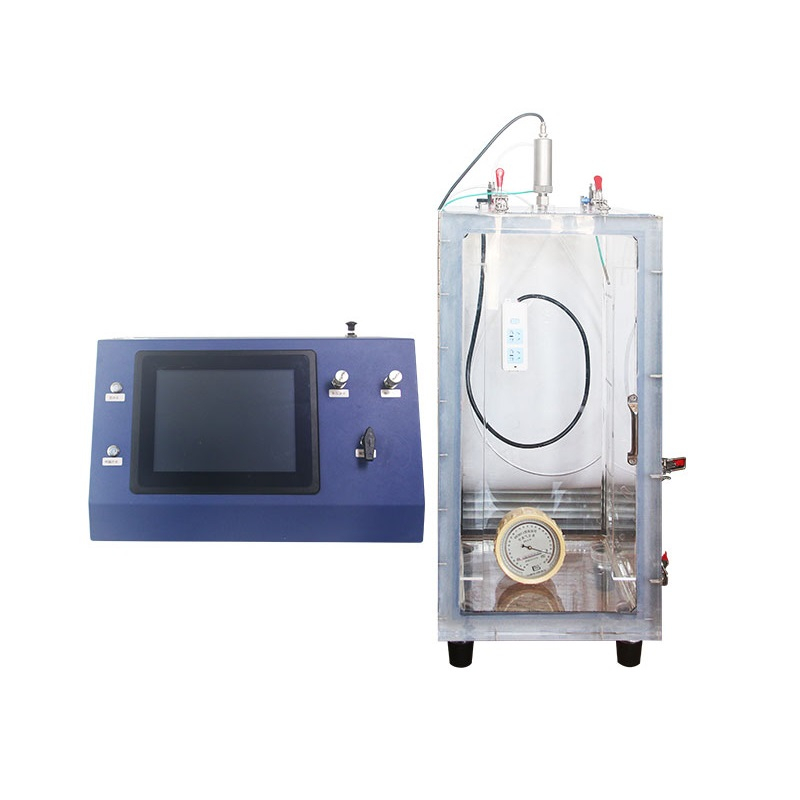

空盒气压表检定装置

简介：

GJM-960空盒气压表检定装置采用高精度进口谐振压力传感器可高精度，高分辨率测量大气压，采用10.4寸电容触摸屏和WINDOW系统，拓展性强，可根据不同要求进行各类功能叠加，高精度气压计可以显示大气压，海拔高度，温度，等信息。

技术参数：

测量范围：0hPa～1200hPa

准确度等级：0.02级（±0.2hPa）

分辨率：0.01hpa

检测仓空间：400*400*800（毫米）

温度：0-35°c

工作温度：-10℃～40℃

存储温度：-30℃～50℃

电源：AC220V±22V，2A

USB接口：1个

页面介绍：

升降速率：单位 hpa/min ,可根据规程要求，控制升降压速率

当前海拔：依据海拔和高度表折算出海拔信息

单位：不同单位切换，默认有：KPA  PA  hpa   mbr  inhg  mmhg

数据：显示存储数据，默认0.5S采集存储一次

设置：对传感器进行标定，对机场高度进行设置

曲线保存：保存当前曲线，保存在桌面“图片：文件夹内

计时功能：记录时间，点击“计时”功能开始计时，点击“暂?！?，计时结束，并清空时功能，如下图：

数据存储和导出：

点击:   ”数据”，查看数据阶段，不再更新大气压力数据

点击：“下载列表”

提示下载成功，此时存储为Excel文件，存储在电脑桌面上的“下载”文件夹内。

设置和标定：

高精度气压仪提供2种校准方式：线性校准和二级校准

线性校准适合线性误差和固定差值校准，根据以下公式，可对气压，温度，海拔进行校准

真实值=显示值*系数+修正值（温度仅有线性校准）

输入验证密码：“2322”

点击二级校准进入校准页面 如下图：

压力控制原理图：

切换阀：高位为正压  低位为负压

通过微调阀，控制升降压速度

通过转向阀：控制压力，转向阀垂直状态时为关闭状态，转向阀也可以控制压力升降速度。

压力接口：压力接口采用软管连接，连接气室（透明箱）

压力数据接口：接高精度压力传感器

温度数据接口：接温度高精度传感器

升压过程：

打开泵开关按钮，切换阀调为低位

转向阀切换至加压端开始加压

通过调节转向阀角度和微调阀，控制加压速度
