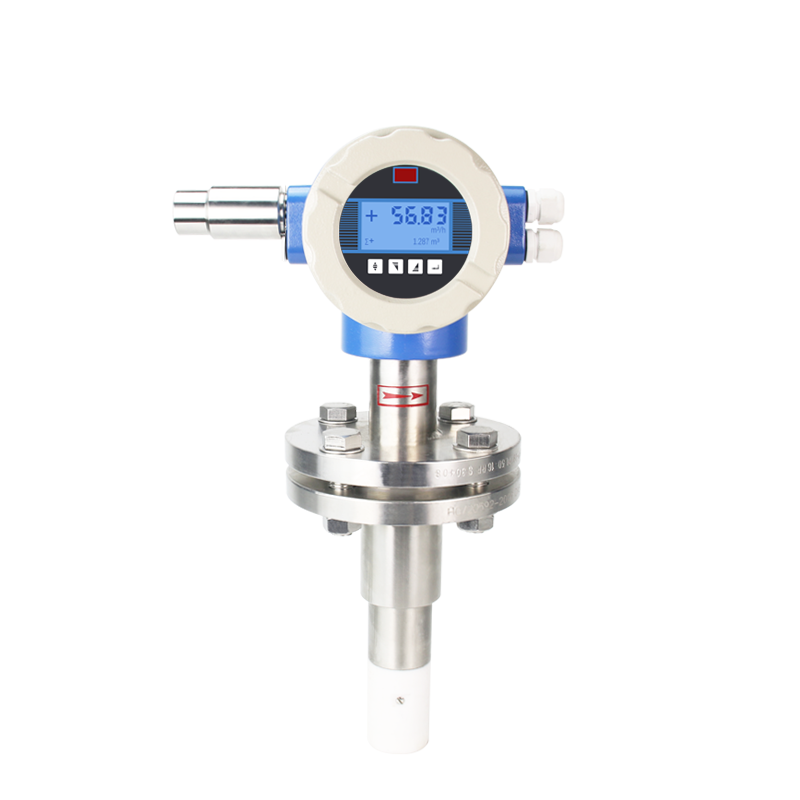

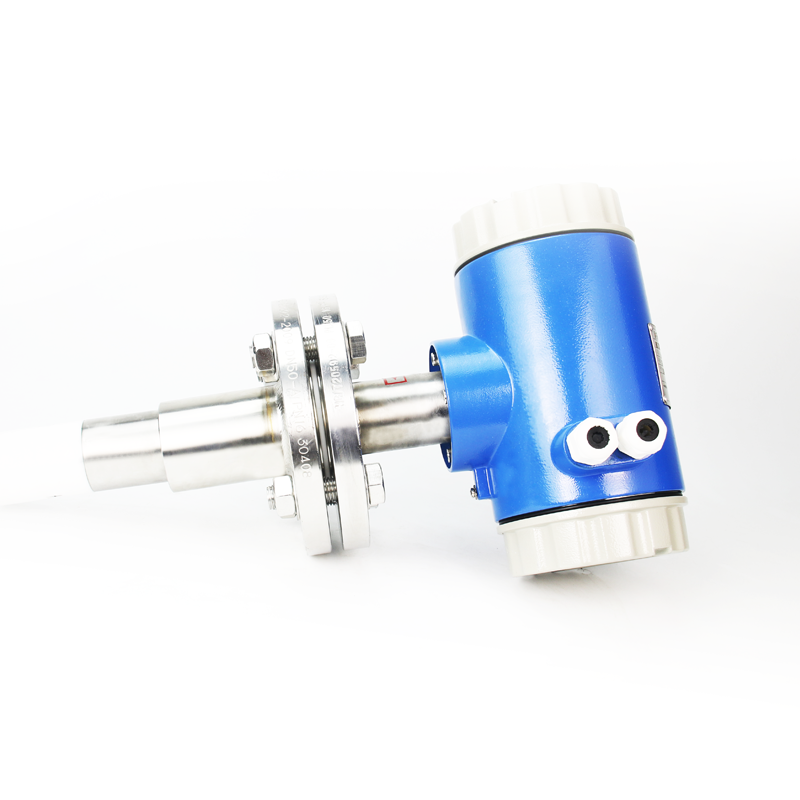

插入式电磁流量计

一、插入式电磁流量计产品概述：
        插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表?？稍谥?、水泥管、PE管上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

二、插入式电磁流量计主要特点：
       耐腐蚀全不锈钢材质、ABS全模具生产探头；
       体积小、重量轻、安装方便、维护量??；
       转换器采用优化设计，结构紧密，容易电气安装，转换器和传感器具有互换性，可自由变更测量范围（0.5m/s～10m/s）；
       仪表应用“自动归零”原理，消除电化学干扰信号，零点自稳；
       转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68等级；
       适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，特别适用于供排水管道的流量测量；
       流量的测量只与插入深度有关，故该流量计通用性广、互换性强，一种型号就可适用于多种规格管道的流体测量要求；
       插入式电磁流量计在大管道流量检测中，具有绝对的安装优势与价格优势，特别适合大中口径管道流量测量；
       测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响，压力损失为零；
       能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便；
       采用先进的加工工艺，固态封装、耐震动、寿命长等特点，使仪表具有良好的测量精度和稳定性；
       数字通讯输出：RS485、RS232、HART、Modbus；

三、插入式电磁流量计详细参数：

四、插入式电磁流量计安装要求：
   传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D
       1、垂直安装   传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
       2、倾斜安装   其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
   传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。
   传感器的安装
       1、清理被测管安装底座的焊渣和毛刺。
       2、关掉上游流量控制阀门或采用低压供水。
       3、将DN50球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。
