雷达水位计

产品概述：

     雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很?。擅肓考叮┖苣讶啡?，20X系列26G雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

技术优势：

    1.波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性

    2.天线尺寸小，便于安装和加防尘罩等天线防护装置

    3.重量轻约1KG，便于安装

    4.测量范围最高可达70米，覆盖大型水库等水位测量

    5.多种输出电路接口与采集系统配合

    6.采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害

技术参数：

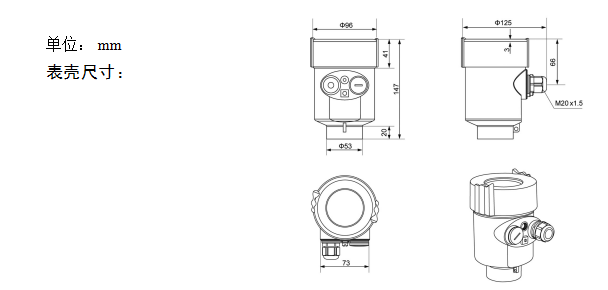

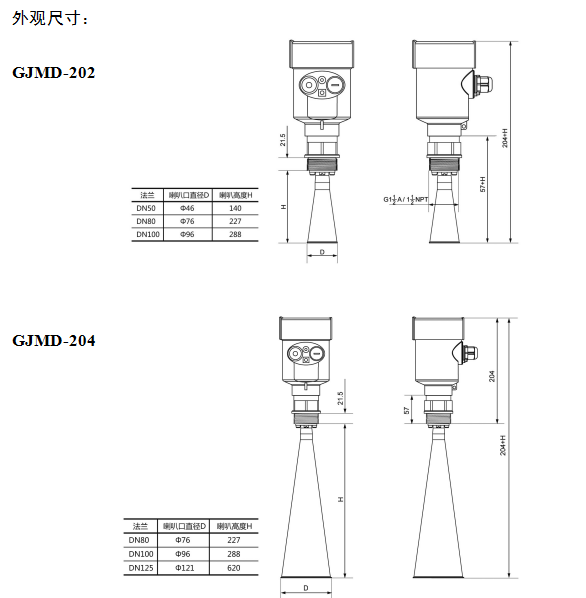

结构尺寸：

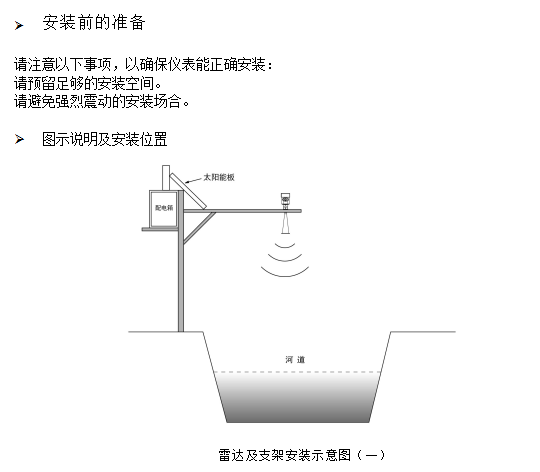

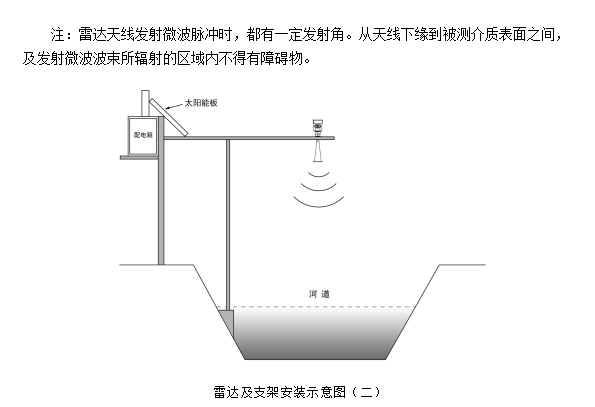

安装

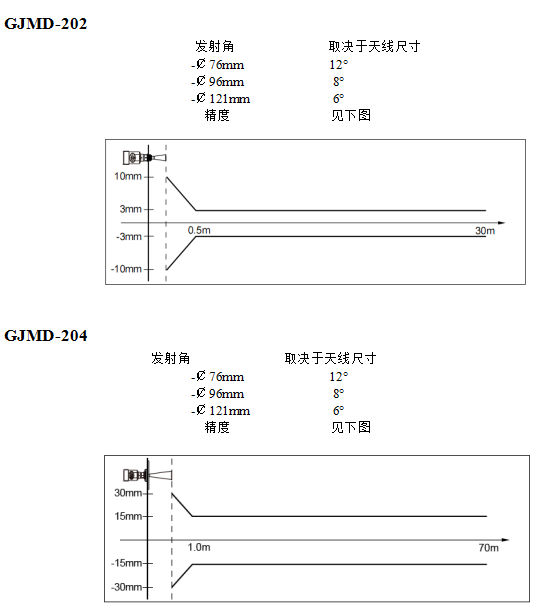

仪表线性

型号：GJMD-204

许可证

P    标准型（非防爆）

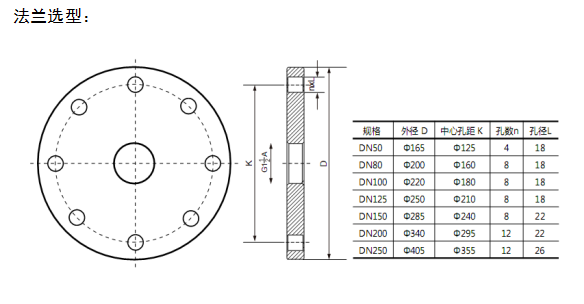

过程连接／材料

G   螺纹 G1?″ A /不锈钢 304

            N   垂直支架

            M  龙门支架

            Y    特殊定制

天线型式／材料

A   喇叭天线 Φ96mm/不锈钢 304

B   喇叭天线 Φ121mm/不锈钢 304

Y   特殊定制

密封/ 过程温度

V   普通密封/（-40~150） ℃

电子单元

V    RS485/Modbus/ 四线制

外壳/防护等级

L   铝/IP67

G   塑料 /IP65

电缆进线

M      M20 x l. 5

N       ?″  NPT

现场显示/编程

A     带

X      不带
