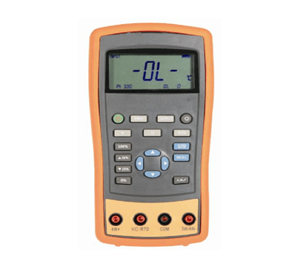

便携式热电偶校验仪

l 毫伏和模拟热电偶输出
l 电压、毫伏和热电偶测量
l 热电偶测量提供冷端温度补偿
l 手工步进、自动步进、0～100%阶跃和斜率输出
l 提供可选的通讯配件，以方便本校验仪的校准和数据采集（需另外订货）

功能 测量 输出
直流电压 0～30 V 无
直流毫伏 0～100 mV 0～100 mV
热电偶 E、J、K、T、B、R、S、N E、J、K、T、B、R、S、N
其他 步进输出，斜率输出，阶跃输出，自定义量程
本校验仪能接受8种标准的热电偶，包括J、K、T、E、R、S、B、N，下表是这些热电偶的温度范围及特性一览表。

分度号 正极导线材质 正极导线(H)颜色 负极导线材质 指定量程℃
ANSI* IEC**
E 铬镍合金 紫红 紫 康铜 -200～950
N 镍-铬-硅 橙 粉红 镍-硅-镁 -200～1300
J 铁 白 黑 康铜 -200～1200
K 铬镍合金 黄 绿 镍铝合金 -200～1370
T 铜 蓝 棕 康铜 -200～400
B 铂(30%铑) 灰   铂(6%铑) 600～1800
R 铂(13%铑) 黑 橙 铂 -20～1750
S 铂(10%铑) 黑 橙 铂 -20～1750
*美国国家标准协会(ANSI)规定的装置负导线(L)总是红色。
**国际电工委员会(ICE) 规定的装置负导线(L)总是白色。
直流电压测量
量程 最大测量范围 分辨力 精度（读数的%+计数）
GJM-1814 GJM-2014
30V 0V～31V 0.001V 0.05+2 0.02+2
100mV -15mV～80mV 0.001mV 0.05+20 0.02+20
80mV～125mV 0.01mV 0.05+2 0.02+2
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
输入电阻：＞1MΩ。
直流毫伏输出
量程 最大输出范围 分辨力 精度（读数的%+计数）
GJM-1814 GJM-2014
100mV -15mV～99.999mV 0.001mV 0.05+20 0.02+20
100mV～125mV 0.01mV 0.05+2 0.02+2
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
最大负载：1mA或1kΩ，按负载轻的。
温度，热电偶
分度号 量程 分辨力 精度（℃）
GJM-1814 GJM-2014
J -200℃～0℃
0℃～1200℃ 0.1℃ 1.5℃
1.0℃ 1.0℃
0.7℃
K -200℃～0℃
0℃～1370℃ 0.1℃ 1.8℃
1.2℃ 1.2℃
0.8℃
T -200℃～0℃
0℃～400℃ 0.1℃ 1.8℃
1.2℃ 1.2℃
0.8℃
E -200℃～0℃
0℃～950℃ 0.1℃ 1.5℃
1.0℃ 0.9℃
0.7℃
R -20℃～0℃
0℃～500℃
500℃～1750℃ 0.1℃ 4℃
2.5℃
2℃ 2.5℃
1.8℃
1.4℃
S -20℃～0℃
0℃～500℃
500℃～1750℃ 0.1℃ 4℃
2.5℃
2℃ 2.5℃
1.8℃
1.5℃
B 600℃～800℃
800℃～1000℃
1000℃～1800℃ 0.1℃ 3.5℃
2.5℃
2℃ 2.2℃
1.8℃
1.4℃
N -200℃～0℃
0℃～1300℃ 0.1℃ 2.0℃
1.2℃ 1.5℃
0.9℃
此表中的误差不含冷端补偿温度的误差。
冷端温度补偿精度：1.5℃。

标配附件
一套标准热电偶校准仪型校验仪还包括以下内容：
l 硬点测试线1副，如图9.1-1所示
l 鳄鱼夹1对，如图9.1-1所示
l 12V/1A电源适配器1只
l 热电偶校准仪用户手册

选配附件
用户可以根据需要选配以下配件：
l R03型充电电池6只
l 金属包装盒1个
l 通讯线
