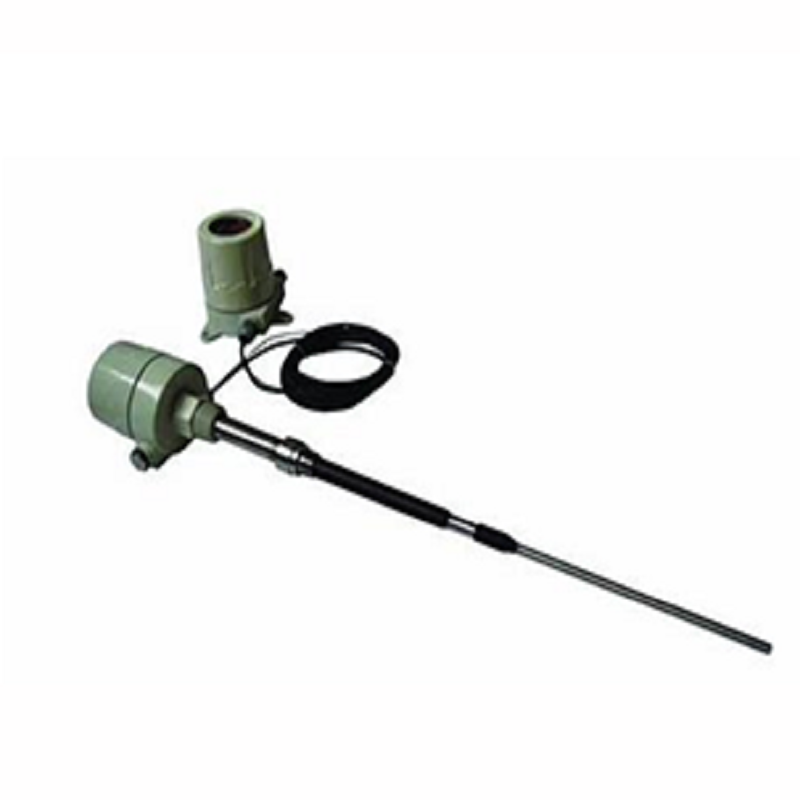

80G杆式射频导纳物位开关

     射频导纳开关电子线路采用了抗粘附电路，可以在探测真实物位的同时清除粘附和悬挂在探头周围的假物位信号影响。

     射频导纳开关根据灰库传感工作原理，可探测各种容器中物料的有（高位）或无（低位））。它可以设置高位 或低位模式的故障报警。

     射频导纳开关可检测任何工艺物料，例如：精炼油、汽油、导电泥浆等。

原理：

     射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

技术参数：

典型应用：故障报警，上限、下线，现场可调

外壳标准：铸铝，标准

探头材质：304/316不锈钢，PTFE（可?。?/p>

操作温度：-184~+260℃（≥260℃选陶瓷探头）

环境温度：-40~+66℃

过程压力：-0.1-6MPa

继电器输出：双刀双掷，10A，115vAC或26vDC(阻性)  或5A，220vAC

供电电源：120/220vAC,50-60Hz；24vDC（可?。?/p>

过程连接：法兰、螺纹（可?。?/p>

探杆长度：500mm（可选，可按要求定制）

消耗功率：3w

延迟时间：0~30秒可调（开或关）

灵 敏 度：0.5pf~750pf

电气接口：M20*1.5

失电?；ぃ撼？虺１?，现场可切换

防护等级：I级，C或D组

                 II级，E、F或G组
