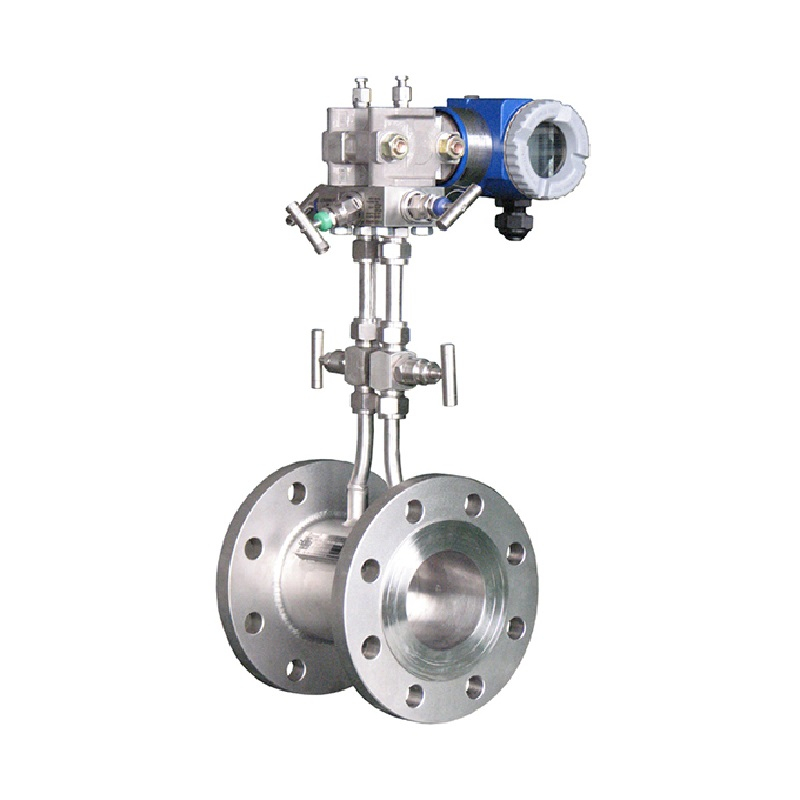

一体式孔板流量计

一、一体式孔板流量计概述
     标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624－93设计制造，按国标JJG640－94检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D－D/2取压三种取压方式。
     按国标规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本低，但压力损失在所有标准节流装置中最大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、化工、冶金、电力等行业。
二、一体式孔板流量计测量原理
     充满管道的流体流经管道内的节流装置，流束将在节流件处形成局部收缩从而使流速增加，静压力降低于是在节流件前后产生了静压力差，流体流速愈大，在节流体前后产生的差压值愈大，所以可通过测量差压来衡量流体流过节流装置的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
     流量与差压的关系有下列公式确定：
             qm=C/(1-β4)0.5×ξ×π/4×d2( 2△Pρ1)0.5
             qv=C/(1-β4)0.5×ξ×π/4×d2( 2△P/ρ1)0.5
                   qm：质量流量           Kg/s
                   qv：体积流量           m3/s
                   C：流出系数          无量纲
                   ξ：可膨胀系数       无量纲
                   d ：节流件的节流孔径   m
                   △P：差压              Pa
                    ρ：流体密度         Kg/ m3
三、一体式孔板流量计适用范围
     1、公称直径： 50 mm ≤DN≤1200mm  如DN>1200 mm，需实流标定
     2、孔径比β：0.20≤β≤0.75
     3、雷诺数范围：当0.20≤β≤0.45时，5000≤ReD
                               当0.45≤β≤0.75时，10000≤ReD
     4、公称压力：PN≤16MPa
     5、精度：1级
