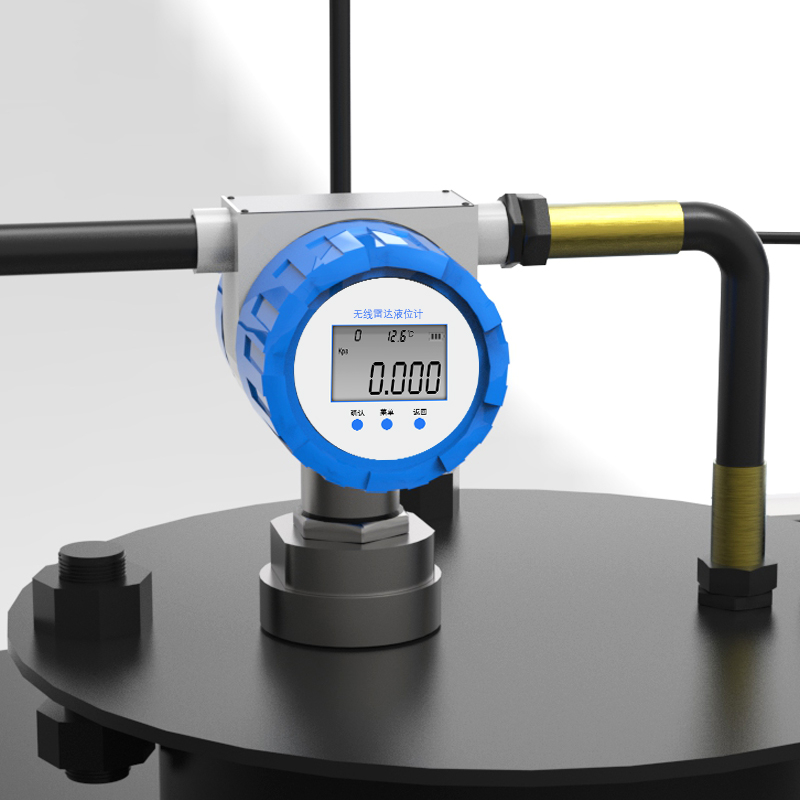

无线雷达水位计

石油化工、煤炭、水泥、冶金等工行业的生产过程中，为了保证液体在存储过程中的安全，实时监测储罐内的压力、液位、温度、湿度和液体表面的气体浓度等等。如何将储罐内储存液体的相关参数采集并传输至远方的控制中心，出现紧急情况时启动应急措施，一直困扰管理人员。传统的储罐监控主要是靠值班人员周期性巡检。人工成本高，也会留下许多人为因素，存在安全风险?；?33MHZ无线射频，lora的无线数据传输解决方案，针对储罐的压力、液位、温度、湿度，液体表面的气体浓度，以及用户关注的其它参数进行实时远程监测，并在出现紧急情况时启动相应的应急设施。

一体式lora无线高频雷达，采用行业内的433M无线射频传输技术，其最大传输距离3-8公里,采用太阳能电池板供电或者220V市电供电。省去了现场布线等复杂工序。雷达输出RS485数字信号，采用Modbus总线协议，实现100台以内无线组网。无线传输部分采用LoRa远程调制解调器技术，其具有优秀的抗干扰能力，可以最大限度降低电流消耗。高灵敏度以及军工电路设计，使其链路预算达到了行业内的高水平，成为中远距离传输和对可靠性要求极高应用的选择。相比传统的GPRS传输方式，其成本大幅降低。不受移动通信网络限制，可靠性和抗干扰能力大幅提高。

测量最大距离可达120米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处

理，使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件及野外等，并且数据采用无线传输，可配电池供电，现场无需布线。

特点:

1、优选工业级器件，稳定性、可靠性高，适应恶劣工业环境。

2、采用休眠+唤醒的微功耗工作模式，可自带锂电池组工作

8、支持一点对一点、一点对多点的数据通信方式。

4、防护等级IP67，可长期工作在湿度大、污水浸漫的环境。

应       用：可应用于无人值守罐区、湖泊、河道、水库、潮汐水位监控

测量范围：(0-120)米

工作温度：(-40～100)℃

频率范围：26GHZ

输出信号：433Mhz无线?？?，RS485/Modbus

过程连接∶螺纹、法兰

介质温度:-40~250℃特殊定制:-40~1300℃

过程压力∶常压

精度∶±15mm

 防爆等级∶Exd ia lICT6 Gb

防护等级∶IP67

供电电源：锂电/市电+太阳能供电

特       征：无需外接电源无线传输信号Web、手机时时监控

无线载波频率:433MHZ

通信误码率:≤10-6

供电电源:6V~26V DC

串口波特率:9600

通信距离∶空旷环境下传输距离>2.5千米，窖井内向地面传输距离>150米﹔可选空旷环境下传输距离≥20千米;

功耗:休眠电流<30uA

接收电流<15mA

发射电流<80mA

工作环境:温度:-40~~+85℃;湿度:≤95%。

无线频段:470-510MHz

无线认证;LoRaWAN A类支持

无线协议：LoRa/LoRaWAN协议

接收灵敏度：-138dBm

发射功率：20dBm max
