3051压力变送器

产品概述

GJM3051智能压力变送器是本厂采用国际先进技术，联合国内多方技术力量，共同研制开发的新型智能仪表。本仪表采用微处理器技术进行温度补偿和非线性补偿，从而大幅度提高仪表测量精度，改善温度特性，扩展了量程比，增添了智能组态功能，进一步满足 了工业现场仪表高可靠、高稳定要求。关键元器件和零部件均采用进口，整机经过严格测试后出厂。具有设计原理先进，产品质量可靠，品种规格齐全，安装使用简便等特点。

产品参数

输出信号:  DC4- 20mA+HART协议

输出方式:  线性输出平方根输出 ( 可通过组态软件进行远程调整)

测量范围:额定量程  0-0. 125~1.6KPa、0-1.3~8KPa  、0-6.2~40KPa 、0-31. 1~250KPa

                 单端最大静压  6Mpa、  8Mpa 、 10Mpa 、 10Mpa

                 额定量程  0-0.117~1MPa 、0-0.345~2.5MPa

                 单端最大静压  10Mpa 、 13Mpa

零点与量程:可用本机量程和零点按钮调整，或用HART 手持智能终端远程调整。

零点正、负迁移:零点负迁移时，量程下限必须大于或等于-URL;零点正迁移时，量程上限必须小于或等于+URL。检验量程必领大于或等于最小量程。

阳尼时间常数:时间常 数可调，以0. 1秒递增，由最小至32秒，如阻尼时间为0时默认0. 1。

环境温度极限:普通型 -40至85°C液晶表头 -20至70°C

过程温度极限: -40至104°C

贮存温度极限: -40至85°C

环境湿度:  095%相对湿度

容积变化量:小于0. 0lin (0. 16cm)

(零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片)

精度:  量程比<5:1:≤+0.1 % FS、量程比≥5:1:≤+0.25 % FS

稳定性:  6个月，土0. 5%URL

环境温度影响: -29至85C 零点误差: 0. 5%URL/56C，总体误差: <0.5%URL.+0. 2%校验量程) /56C

振动影响:  在任意轴向上, 200Hz 下振动影响为0.2%URL/g

电源供电范围: 12 ~ 36VDC

本安防爆: Exia ICT6Ga注:本质安全必须经由安全栅或本安电源供电

安装位置影响:零 点漂移至多为土0.25Kpa.所有的零点漂移都可修正掉;对量程无影响。

负载影响:  没有负载影响，除非电源电压有变化。

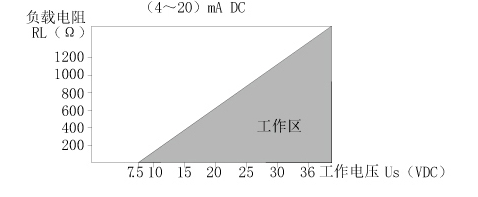

负载特性:  电流型负载≤l (Us-12) +0. 02 (Us=供电电压)Ω

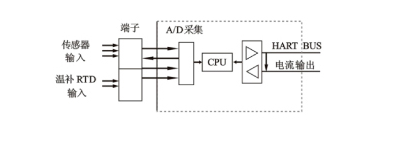

工作原理

智能电路板采用先进的集成电路和SMT技术，将转换电路，处理电路集中在1块电路板上。

变送器的微处理器控制A/D和D/A转换?？榈墓ぷ?，同时也完成数字通讯和自诊断功能。工作时，微处理器控制A/D转换?？槎岳醋悦舾性哪Ｄ庑藕沤胁裳?，并转换成数字信

号。微处理器对数字信号进行处理，包括信号线性化，温度补偿，工程单位转换等。微处理器也能完成传感器的特征化，量程，阻尼时间以及其它功能。E PROM存储所有组态及微调参

数，由F存储器是非易失性的，所以存储的参数在断电后不会丢失。

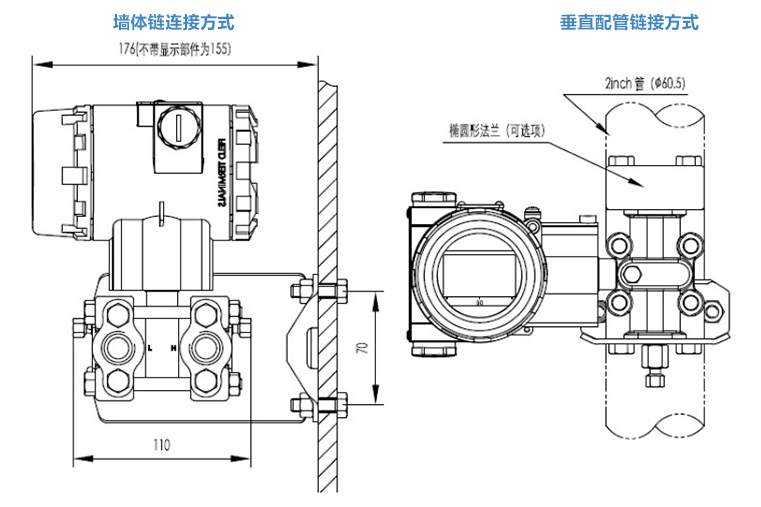

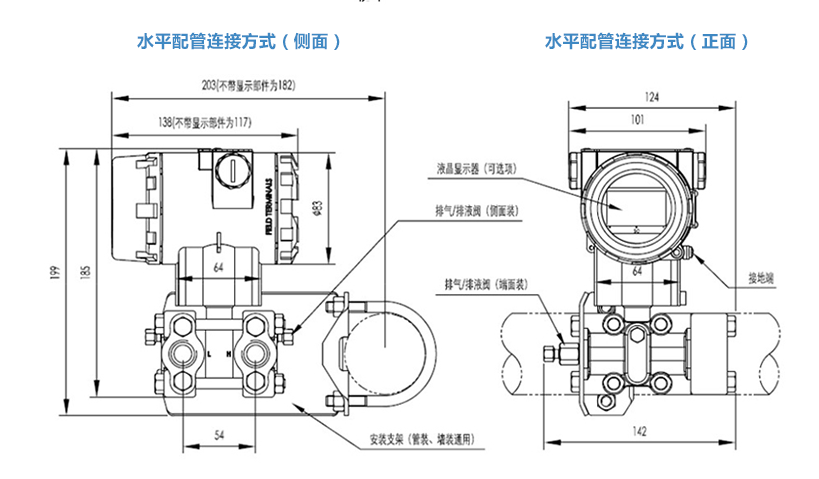

安装方式

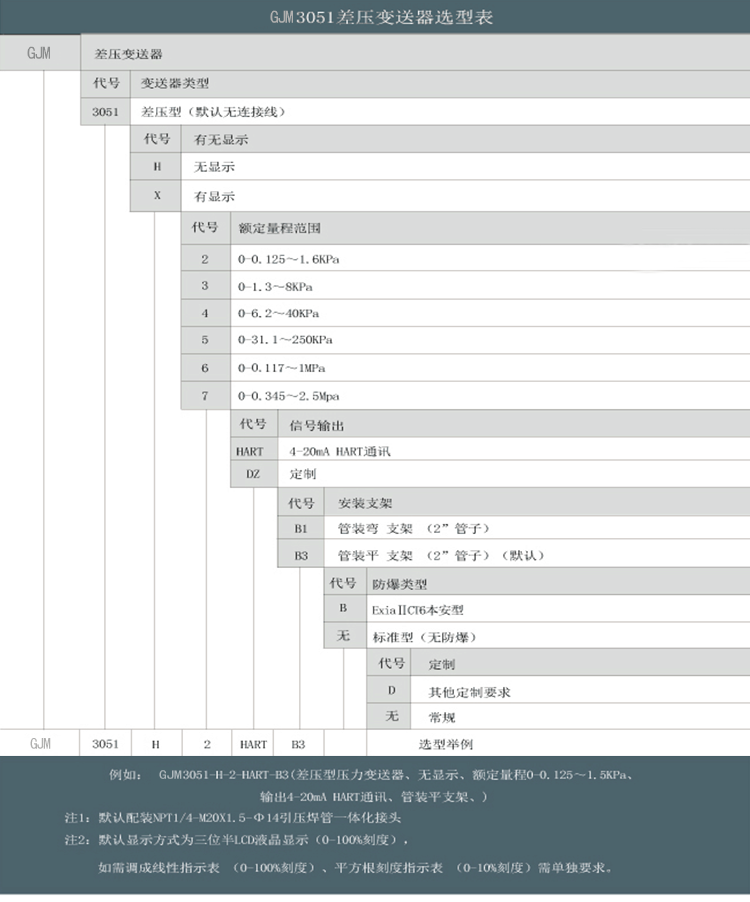

技术选型
